大型礦用砂磨機

產品介紹

1. 合肥華運機械HKSM礦用砂磨機是一種模塊式全封閉臥式濕法研磨機；維修更換備件快捷方便，大大減少停機時間，提高效率。

2. 主要適合于有色金屬 (金、銅、鉛、鋅、鉬、鎳等)選礦，以及黑色(鐵礦) 選礦的二段、三段再作業和鈦白粉超細研磨設備。

3. 基于內部分級和選擇性磨礦原理制造的設備，其具有不欠磨、不過磨的磨礦特性，是低品位、多金屬共生和細粒嵌布礦產資源開發的關鍵技術設備。

4. 開路磨礦+內部分級的特點，使得出料細度可達-200目 (74μm)90-95%，-325目 (45μm)85-90%，能夠保證磁、重、浮、浸選礦作業的最佳回收率和精礦產率。

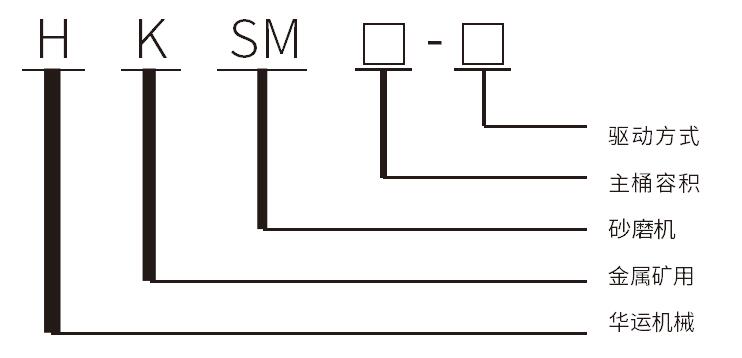

型號說明

注:驅動方式選型 DJ:電機＋減速機驅動方式 DP:電機＋皮帶輪驅動方式 YC:永磁直驅電機驅動方式

例如:
HKSM500-DJ表示：華運機械金屬礦用砂磨機500L驅動方式為電機+減速機
HKSM500-DP表示：華運機械金屬礦用砂磨機500L驅動方式為電機+皮帶輪
HKSM500-YC表示：華運機械金屬礦用砂磨機500L驅動方式為永磁直驅電機

規格選型表

華運HKSM礦用砂磨機規格選型表表中為標準產品規格型號，需要根據各礦業工藝參數定制
產品型號	主桶容積（L）	外形尺寸(mm)	電機功率(KW)	處理量(m³/h)	磨礦介質(mm)	主軸轉速(r/min)	驅動方式
HKSM100-DJ	100	2631X1123	75	12	1-4	0-350	電機+減速機
HKSM100-YC	100	2331X1123	75	12	1-4	0-350	永磁直驅
HKSM100-DP	100	2031X1123	75	12	1-4	0-350	電機+皮帶輪
HKSM200-DJ	200	3105x1180	110	15	1-4	0-350	電機+減速機
HKSM200-YC	200	2905x1180	110	15	1-4	0-350	永磁直驅
HKSM200-DP	200	2705x1180	110	15	1-4	0-350	電機+皮帶輪
HKSM300-DJ	300	3805x1180	132	20	1-4	0-350	電機+減速機
HKSM300-YC	300	3405x1180	132	20	1-4	0-350	永磁直驅
HKSM300-DP	300	2905x1180	132	20	1-4	0-350	電機+帶輪
HKSM500-DJ	500	5647x1280	200	25	2-4	0-350	電機+減速機
HKSM500-YC	500	5926x1280	200	25	2-4	0-350	永磁直驅
HKSM500-DP	500	3898x1280	200	25	2-4	0-350	電機+皮帶輪
HKSM1000-DJ	1000	7220x2360	500	55	3-6	0-350	電機+減速機
HKSM1000-YC	1000	6882x1860	500	55	3-6	0-350	永磁直驅
HKSM3900-DJ	3900	9531x2656	1120	86	3-6	0-350	電機+減速機
HKSM3900-YC	3900	9178x2092	1120	86	3-6	0-350	永磁直驅
HKSM5000-DJ	5000	10224x2330	1500	185	3-6	0-350	電機+減速機
HKSM5000-YC	5000	9900x2330	1500	185	3-6	0-350	永磁直驅
HKSM7500-DJ	7500	11021x3430	2200	275	3-6	0-350	電機+減速機
HKSM7500-YC	7500	10800x3030	2200	275	3-6	0-350	永磁直驅
HKSM10000-DJ	10000	12045x4671	3000	320	3-6	0-350	電機+減速機
HKSM10000-YC	10000	11856x4205	3000	320	3-6	0-350	永磁直驅
HKSM15000-DJ	15000	18452x6416	3800	600	3-6	0-350	電機+減速機
HKSM15000-YC	15000	18056x6018	3800	600	3-6	0-350	永磁直驅
HKSM20000-DJ	20000	22860x8860	5000	800	3-6	0-350	電機+減速機
HKSM20000-YC	20000	22420x8430	5000	800	3-6	0-350	永磁直驅

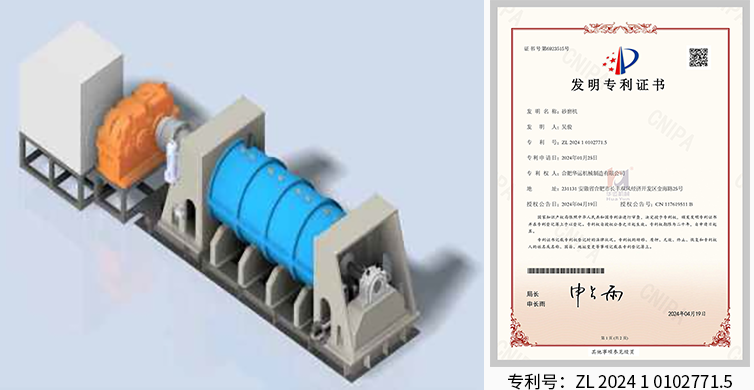

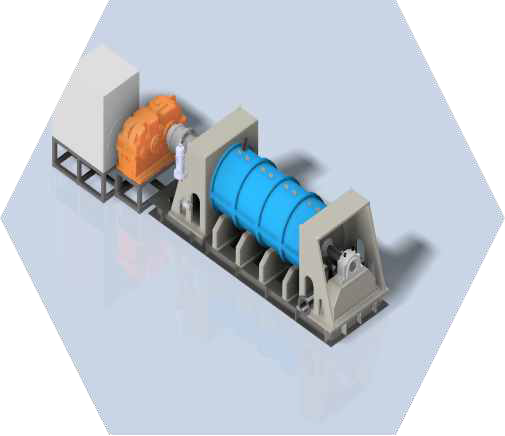

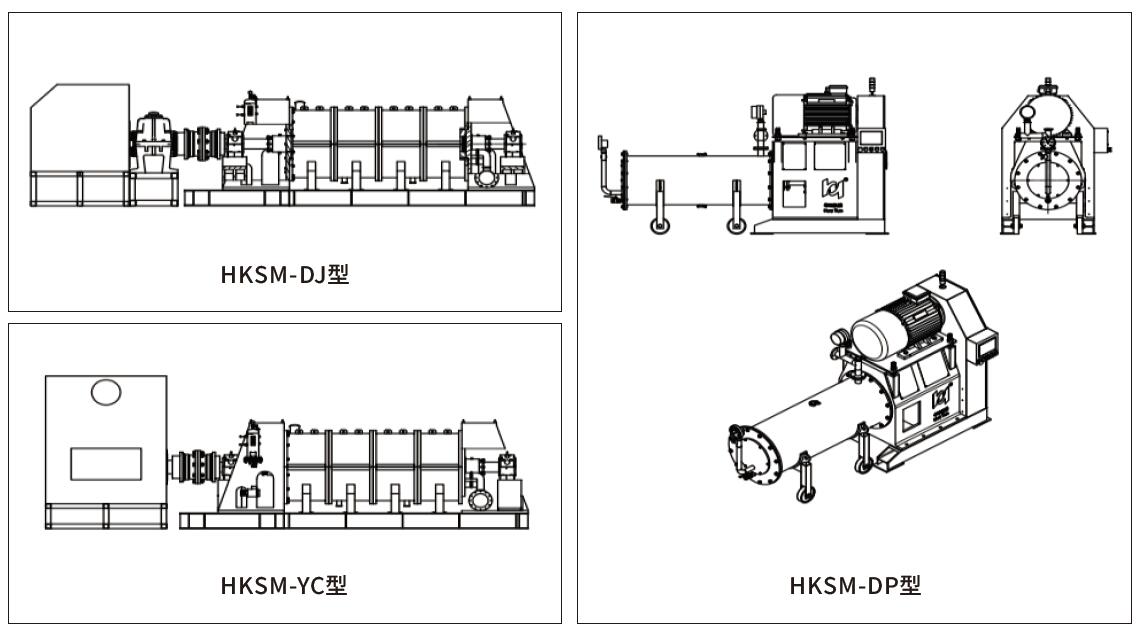

結構圖

結構特點

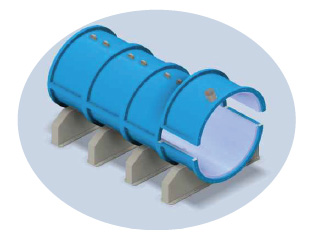

模塊式耐磨主桶
設計4組模塊式主桶方便后期快速獨立吊裝及拆卸檢修，且有效節約占地面積;筒體耐磨采用高耐磨陶瓷內襯，連續使用耐磨10—12個月以上，正常使用時間在2年左右，比耐磨橡膠材料耐磨時間長2-3倍。大型礦用砂磨機

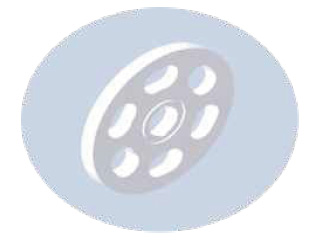

模塊式耐磨分散盤
設計8組模塊式對接式分散盤，分別形成7組獨立研磨腔進行分級研磨，且可獨立進行拆裝更換。采用特殊聚氨酯耐磨配方，連續使用耐磨 6個月，比耐磨橡膠材料連續使用的耐磨時間長2-3倍。大型礦用砂磨機

高效過濾網
設計模塊式對接高效過濾網采用繞制及噴涂?藝制作高精度、高耐磨過濾細料，且可獨立進行拆裝更換。大型礦用砂磨機

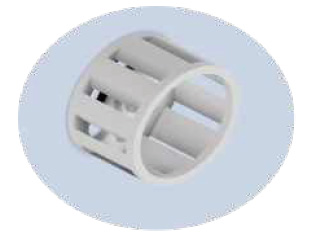

模塊式耐磨反射籠
設計模塊式對接式反射籠有效的打散反射較大物料和輸送較小物料，且可獨立進行拆裝更換。采用特殊聚氨酯耐磨配方，連續使用耐磨6個月以上，比耐磨橡膠材料連續使用的耐磨時間長2-3倍。大型礦用砂磨機

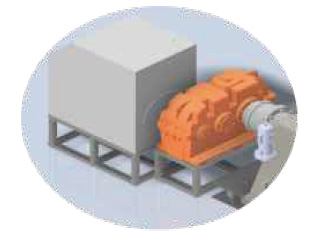

模塊式動力源
設計兩種模塊式動力源：傳統電機配合減速機（如圖所示）和永磁同步直驅電機供客戶選擇。大型礦用砂磨機

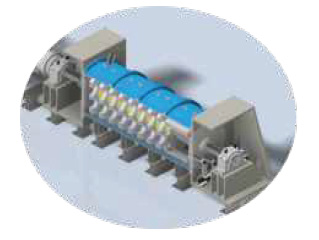

貫穿式雙端軸承
設計貫穿式通軸配合雙端軸承有效提高主軸負載及軸的竄，跳動；有效提高機械密封及填料密封性能以及軸承壽命。比懸臂單軸承設計使用壽命長2-3倍。

性能特點

高效節能:
①功率密度高:砂磨機功率密度300kW/m3，球磨機、塔磨機功率密度20-30kW/m3；
②介質比表面積大:砂磨機的φ3-5mm磨礦介質與球磨機φ50mm的磨礦介質相比，單位體積球表面積增加20倍；
③選擇性磨礦:砂磨機“大磨大、小磨小”的磨礦特性，實現高效磨礦。
開路磨礦內部分級:
①開路磨礦，閉路效果，無需配套分級設備，流程簡單，便于操作;
②避免分級效率低產生的過磨欠磨，產品窄粒分布，有利于提高浮選指標。
基建投資省:
①占地面積小，同處理量規格，筒體體積不到球磨機的20%;
②對廠房高度要求低。設備為臥式，設備最高處不超2.7m。
安全環保:
①設備的磨礦采用2-4mm研磨球，介質體積小，簡體內襯耐磨材料;
②設備采用密封連接，設備運運無粉污染，設備運運時筒體基本無噪音。
可靠便捷:
①設備操作簡單，運運平穩，方便礦山座礦自動化管理;
②納米陶瓷球日常球耗量不到鋼球的1/10，勞動強度低。

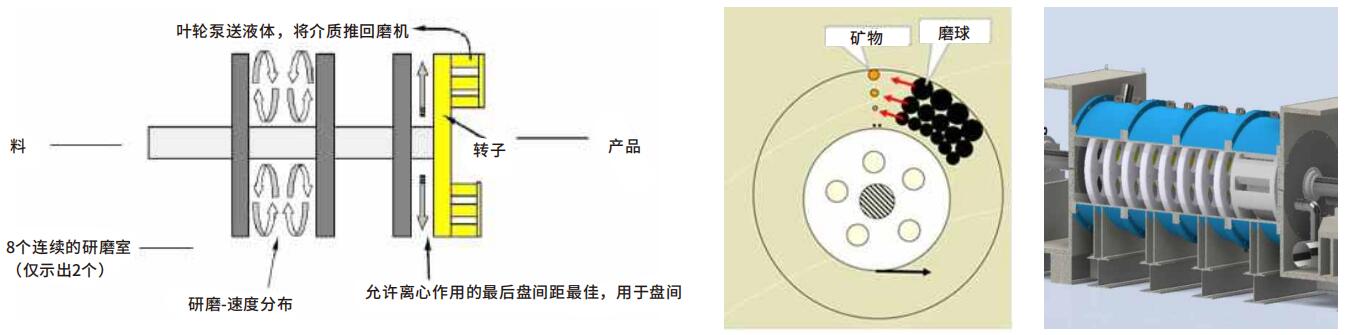

（1）礦漿在隔渣后通過軟管泵穩定給礦到磨機內，筒體內的攪拌盤在主軸的帶動下實現高速旋轉，從而使磨礦介質做繞軸向運動和自轉運動，礦物顆粒受到高速運動的磨礦介質的擦洗刀，實現磨細的過程。
（2）每兩個盤之間是?個獨?磨礦區，在?定給礦壓力下越往后礦漿越細，實現了內部分級、開路磨礦新工藝。
（3）在高速旋轉的離心力作?下，礦物和磨礦介質都按粒徑從小到大由磨機軸向筒體內壁徑向分布，實現“大磨大、小磨小”的選擇性磨礦。
